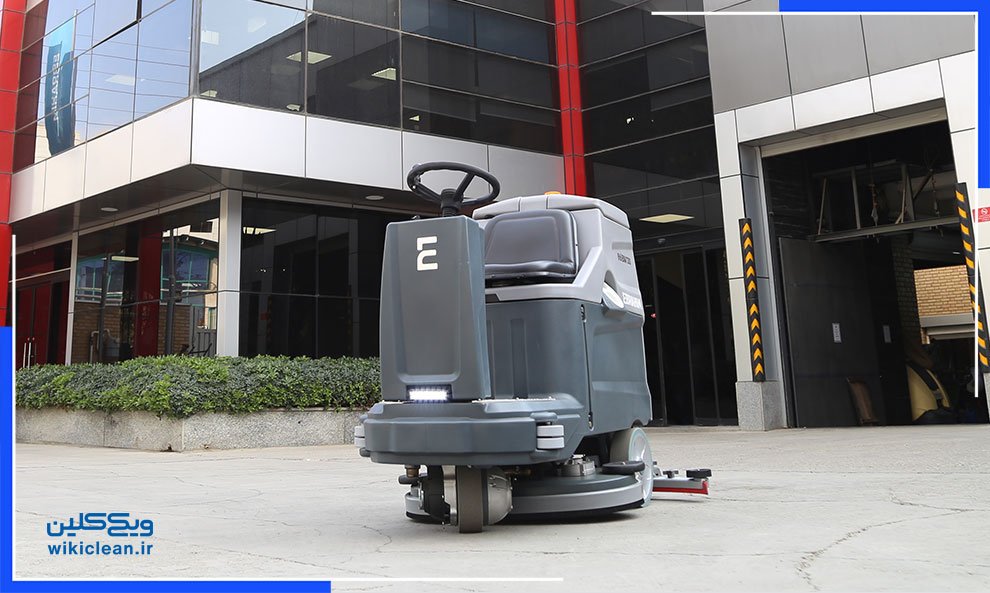

مهندس حمیدرضا احقاقی (کارشناس ارشد طراحی محصول شرکت ابراهیم) – اسکرابرهای صنعتی سرنشین‌دار، به عنوان ستون فقرات عملیات نظافت مکانیزه در فضاهای وسیع و پیچیده‌ای چون کارخانجات صنعتی، ترمینال‌های فرودگاهی، مراکز لجستیک و مجتمع‌های تجاری عظیم، ایفای نقش می‌کنند. فرآیند طراحی و توسعه این ماشین‌آلات، فراتر از یک تکلیف مهندسی صرف، یک سناریوی بهینه‌سازی چندمعیاره است که در آن ملاحظات ارگونومیک، کاربردی، اقتصادی و فنی در هم می‌آمیزند. این مقاله به تشریح فرآیندی سیستماتیک و تکاملی از مرحلۀ کشف نیازمندی‌ها تا تولید انبوه می‌پردازد و بر ضرورت یکپارچه‌سازی دانش تخصصی در حوزه‌های طراحی صنعتی، مکانیک و برق تأکید می‌کند.

گذار از نظافت سنتی به حکمرانی ماشین‌آلات

در عصر حاضر، با تشدید الزامات بهداشتی- بیمارستانی و فشار اقتصادی برای بهینه‌سازی عملیاتی، پارادایم نظافت صنعتی دستخوش تحولی بنیادین شده است. در این میان، اسکرابرهای سرنشین‌دار نه به عنوان یک گزینۀ لوکس، بلکه به عنوان یک دارایی راهبردی (Strategic Asset) شناخته می‌شوند که بازگشت سرمایه ملموسی را از طریق افزایش تصاعدی بهره‌وری و کاهش هزینه‌های نیروی کار محقق می‌سازند. چالش اصلی طراحی در این عرصه، خلق سینرژی میان سه رأس مثلث کارایی فرآیندی (Process Efficiency)، دوام فنی (Technical Durability) و انسان‌محوری (Human-Centric Design) است.

فاز کشف و تحلیل نیازمندی‌ها: بنیان متدولوژیک طراحی

این مرحله که سنگ بنای کل پروژه است، فرآیندی سیستماتیک برای ترجمۀ خواسته‌های کیفی کاربر به مشخصات کمی مهندسی محسوب می‌شود. در این فاز، داده‌ها در چند محور کلیدی استخراج می‌شوند:
طیف‌شناسی محیط عملیاتی: تمایز قائل شدن بین محیط‌های هایژنیک (مانند صنایع داروسازی)، محیط‌های با خطر انفجار، یا فضاهای دارای کفپوش‌های حساس.
تحلیل سینماتیک سطح: بررسی توپوگرافی سطح از نظر زبری، شیب‌های دینامیکی، وجود درزها و شکاف‌ها.
الزامات ارگونومیک: تعیین استانداردهای آسایش بیومکانیک برای شیفت‌های کاری طولانی، از جمله زاویۀ دید بهینه، دامنۀ حرکتی دست‌ها و کاهش عوامل استرس‌زای ارتعاشی و صوتی.
محدودیت‌های دینامیکی: شبیه‌سازی مسیرهای حرکت برای تعیین دقیق‌ترین شعاع گردش بحرانی و مرکز ثقل مجاز.

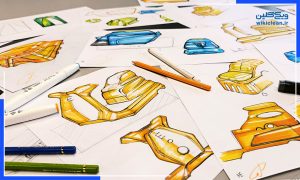

طراحی مفهومی: خلق هندسه عملکردی

در این مرحله، با بهره‌گیری از نرم‌افزارهای پیشرفته، مدل‌سازی اطلاعات پایه برای محصول سه‌بعدی دستگاه متبلور می‌شود. هدف، تعریف آرایش بهینۀ اجزا در فضای موجود است.

• بهینه‌سازی توزیع جِرم: قراردادن باتری‌های سنگین در پایین‌ترین نقطه ممکن برای کاهش مرکز ثقل و افزایش پایداری استاتیکی و دینامیکی.
• دینامیک سیالات: شبیه‌سازی اولیۀ مسیر جریان آب از مخزن، برس‌ها، تا شاسی تِی و برگشت آن به مخزن آب کثیف برای پیش‌بینی و جلوگیری از نقاط کور.
• اصول طراحی برای مونتاژ و نگهداری: در نظر گرفتن دسترسی آسان به قطعات مصرفی مانند برس‌ها و لاستیک های تی و کلیدها بدون نیاز به ابزارهای خاص.

این فاز، مرحله تبدیل مفهوم به بلوپرینت قابل ساخت است و هر زیرسیستم با دقت مهندسی می‌شود:

• سازه و پیکربندی: انتخاب مواد پلاستیکی و پلیمری یا آلیاژهای آلومینیوم برای تحمل تنش‌های خستگی و مقاومت در برابر محیط‌های خورنده.
• سامانه پیشرانش و برس‌ها: طراحی مبتنی بر سامانه‌های انتقال قدرت کاملاً مستقل و بهینه‌شده برای بخش حرکتی و بخش برس‌ها صورت می‌پذیرد. در سامانۀ برس‌ها، گشتاور و سرعت دورانی موتورهای محرک برس، به طور دقیق و بر اساس سایز، جنس و اینرسی دورانی هر نوع برس محاسبه و انتخاب می‌شوند تا از یک سو، حداکثر بازدهی نظافت و فشار تماس مؤثر تضمین شده و از سوی دیگر، از بارگذاری اضافه بر موتورها و مصرف بهینه انرژی اطمینان حاصل شود. به موازات آن، توان سامانه پیشرانش اصلی نیز بر مبنای وزن ناخالص دستگاه ، ضرایب اصطکاک سطوح مختلف و شیب‌ها محاسبه می‌شود تا شتاب، سرعت و توان مورد نیاز در شرایط عملیاتی واقعی، بدون هیچگونه کاستی تأمین گردد. این تفکیک و بهینه‌سازی مستقل، انعطافپذیری حداکثری در مواجهه با طیف وسیعی از سطوح و آلودگی‌ها را برای اپراتور به ارمغان می‌آورد.
• دینامیک حرکت: تحلیل مقایسه‌ای پیکربندی‌های محرک جلو در برابر محرک عقب در اسکرابرهای صنعتی. انتخاب پیکربندی سیستم محرک (Traction System) یکی از تصمیمات اساسی در طراحی شاسی و دینامیک حرکت اسکرابرهای صنعتی است که به طور مستقیم بر مانورپذیری، پایداری، ایمنی و راحتی اپراتور تاثیر می‌گذارد. دو پیکربندی رایج، سیستم محرک جلو و سیستم محرک عقب هستند که هر کدام با توجه به نوع کاربرد و محیط عملیاتی، مزایای خاص خود را دارند.

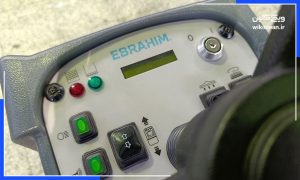

فلسفه انتخاب رابط کاربری: برتری کلیدهای مکانیکال در برابر صفحات لمسی

در طراحی رابط کاربری Human-Machine Interface یا (HMI) اسکرابرهای صنعتی، یکی از کلیدی‌ترین تصمیمات، انتخاب بین صفحات نمایش لمسی (Touch LCD) و کلیدهای فیزیکی مکانیکال است. اگرچه صفحات لمسی از نظر فناوری، پیشرفته و جذاب به نظر می‌رسند، اما در محیط‌های صنعتی پرتنش و با در نظرگیری تنوع اپراتورها، کلیدهای مکانیکال از برتری قاطعانه‌ای برخوردارند. این برتری بر سه پایه اصلی استوار است: قابلیت اطمینان (Reliability)، قابلیت استفاده (Usability) و پایداری عملیاتی (Operational Resilience).

۱. سادگی شناختی و کاهش خطای انسانی:

یک اپراتور در محیطی پرسر و صدا و پراسترس، نیاز دارد تا بدون نیاز به توقف و تمرکز بصری کامل، کنترل دستگاه را در دست داشته باشد. کلیدهای مکانیکال با فراهم آوردن بازخورد لمسی و بازخورد صوتی، یک تعامل چندحسی ایجاد می‌کنند. اپراتور از طریق لمس و گوش می‌تواند از فعال شدن یک فرمان اطمینان حاصل کند.

مثال کاربردی: تصور کنید اپراتوری با دستکش کار در یک انبار سرد، قصد روشن کردن سیستم وکیوم اسکرابر را دارد. یک کلید مکانیکی بزرگ و برجسته را می‌تواند حتی با دستکش ضخیم و بدون نگاه کردن به راحتی لمس کرده و با اطمینان از عملکرد آن، فشار دهد. در مقابل، یک صفحه لمسی ممکن است به دست بدون دستکش یا نگاه دقیق نیاز داشته باشد و در صورت کثیف یا خیس بودن صفحه، کاملاً غیرقابل استفاده شود.

۲. استحکام ذاتی و مقاومت در برابر شرایط سخت:

کلیدهای مکانیکال مرغوب مانند انواع دارای درجه حفاظت (IP67) در برابر عوامل مخرب محیطی که در صنعت رایج است، به مراتب مقاوم‌تر هستند. این عوامل شامل:

• ضربه و لرزش: که می‌تواند به صفحه نمایش‌های لمسی آسیب برساند.
• گرد و غبار و مایعات: که می‌توانند روی صفحه لمسی جمع شده و باعث عملکرد اشتباه شوند.
• دماهای شدید: که بر عملکرد صفحات LCD تأثیر منفی می‌گذارد.

یک کلید مکانیکی فاقد قطعات الکترونیکی حساس است و ساختار سادۀ آن احتمال خرابی را به حداقل می‌رساند.

۳. طول عمر و قابلیت تعمیر:

طول عمر یک کلید مکانیکی معمولاً به میلیون‌ها چرخۀ کاری می‌رسد. در صورت خرابی احتمالی، تعویض آن بسیار ساده و کم‌هزینه است و اغلب نیاز به تعمیرکار بسیار متخصص ندارد. در مقابل، تعمیر یک صفحه نمایش لمسی معمولاً مستلزم تعویض کل واحد، با هزینه‌ای بسیار گزاف و توقف طولانی دستگاه است.

نتیجه‌گیری: بنابراین، انتخاب عمدی کلیدهای مکانیکال در طراحی اسکرابر صنعتی، نه یک عقب‌ماندگی تکنولوژیک، بلکه یک انتخاب مهندسی آگاهانه و کاربرمحور است که پایداری عملیاتی، کاهش زمان توقف و امنیت روانی اپراتور را در اولویت قرار می‌دهد. این رویکرد، تضمین می‌کند که دستگاه در سخت‌ترین شرایط، قابل اعتماد باقی بماند.

فلسفۀ سازۀ محافظ: یکپارچه‌سازی ضربه‌گیرها و بامپرها برای حفاظت از سامانه‌های حیاتی

• استراتژی‌های محافظتی: رابطۀ مستقیم جرم و ابعاد با سطوح مختلف حفاظت بدنه

در محیط‌های پویای صنعتی، برخوردهای تصادفی اسکرابر با قفسه‌ها، ستون‌ها، موانع و حتی دیوارها، یک واقعیت اجتناب‌ناپذیر محسوب می‌شود. بنابراین، طراحی بدنه تنها معطوف به زیبایی‌شناسی یا محافظت در برابر خوردگی نیست، بلکه باید یک سازه دفاعی فعال باشد که از اجزای حیاتی و آسیب‌پذیر دستگاه در برابر این ضربات محافظت کند. هدف نهایی، جلوگیری از خرابی‌های پرهزینه، به‌ویژه سوراخ شدن مخازن آب تمیز و کثیف است.

در مهندسی تجهیزات صنعتی، یک اصل اساسی حکمفرماست: سطح و شدت محافظت از بدنه و اجزای حیاتی، تابعی مستقیم از جرم (وزن) و ابعاد کلی دستگاه است. یک اسکرابر صنعتی را نمی‌توان صرفاً به دلیل عملکرد نظافتش طراحی کرد، بلکه باید به عنوان یک جسم متحرک دارای انرژی جنبشی بالا در نظر گرفته شود که پتانسیل ایجاد برخورد و همچنین دریافت آسیب را دارد. بنابراین، استراتژی حفاظتی باید متناسب با انرژی جنبشی بالقوه دستگاه (ناشی از جرم و سرعت آن) و میزان فضای مانور آن (ناشی از ابعاد) تعیین شود.

• تحلیل رابطۀ جرم- انرژی – محافظت:

– دستگاه‌های سبک‌وزن و کوچک (سبک):

مشخصات: جرم کم، ابعاد کوچک، انرژی جنبشی پایین.

استراتژی محافظتی: در این دستگاه‌ها، هدف اصلی محافظت از خود دستگاه در برابر برخوردهای جزئی با موانع است. بنابراین، یک بامپر پلی‌اورتان یا لاستیکی یکپارچه که به بدنۀ اصلی متصل شده است، کفایت می‌کند. این بامپر به عنوان یک ضربه‌گیر سبک عمل کرده و از خراش و فرورفتگی بدنه جلوگیری می‌کند.

– دستگاه‌های نیمه‌سنگین و متوسط (متوسط):

مشخصات: جرم و ابعاد متوسط، انرژی جنبشی قابل توجه.

استراتژی محافظتی: علاوه بر محافظت از بدنه، محافظت از اجزای حیاتی‌تر مانند اتصالات برق و شیلنگ‌ها نیز مطرح می‌شود. در این سطح، یک قاب محافظ از پروفیل‌های فولادی سبک به بدنه اضافه می‌شود. این قاب، یک «قفس ایمنی» اولیه ایجاد می‌کند که بامپرها به آن متصل می‌شوند و ضربات را به کل شاسی منتقل می‌کنند، نه فقط به بدنۀ پلاستیکی.

– دستگاه‌های سنگین‌وزن و بزرگ (سنگین):

مشخصات: جرم بسیار زیاد (مثلاً بالای ۱ تن)، ابعاد بزرگ، انرژی جنبشی بسیار بالا.

استراتژی محافظتی: یک اسکرابر سنگین، مانند یک وسیله نقلیۀ کوچک عمل می‌کند. یک برخورد ساده می‌تواند انرژی کافی برای خم کردن قطعات و سوراخ کردن مخازن را داشته باشد. بنابراین، استراتژی باید دفاع لایه‌ای باشد:

1. لایۀ اول: بامپرهای صنعتی قابل تعویض: از جنس پلی‌اورتان با چگالی بسیار بالا یا لاستیک‌های ضخیم که به صورت مستقل نصب می‌شوند.
2. لایۀ دوم: قاب محافظ سنگین: استفاده از پروفیل‌های فولادی با ضخامت بالا که کل محیط دستگاه را فرا می‌گیرد. این قاب به شاسی اصلی جوش داده می‌شود تا استحکام ساختاری ایجاد کند.
3. لایۀ سوم: گاردهای فلزی موضعی: برای محافظت از آسیب‌پذیرترین اجزا، به ویژه مخازن آب. این گاردها لوله یا صفحات فولادی هستند که به طور استراتژیک در کنار قاب محافظ قرار می‌گیرند تا از تماس مستقیم مانع با مخزن جلوگیری کنند.

• یک اسکرابر کوچک (وزن: ۳۰۰ کیلوگرم): یک نوار لاستیکی دور بدنه یا بامپر پلی اورتان کافی است.
• یک اسکرابر نیمه‌سنگین و متوسط (وزن: ۷۰۰ کیلوگرم): یک قاب فلزی سبک به همراه بامپرهای پلی‌اورتانی ضروری است.
• یک اسکرابر سنگین‌وزن و بزرگ (وزن: ۱۲۰۰ کیلوگرم): باید مجهز به یک «کمربند محکمی» متشکل از بامپرهای ضخیم و قاب فلزی سنگین و گاردهای فولادی محافظ مخزن باشد.

نتیجه‌گیری مهندسی:

یکپارچه‌سازی هوشمندانه ضربه‌گیرها و بامپرها در طراحی بدنه، نه یک آپشن لوکس، بلکه یک ضرورت مهندسی برای تضمین قابلیت اطمینان و تداوم عملیات اسکرابرهای صنعتی در محیط‌های چالش‌برانگیز است. این طراحی، دستگاه را از یک وسیله نقلیۀ ساده به یک دارایی مقاوم و بادوام تبدیل می‌کند.

طراح با محاسبۀ انرژی جنبشی دستگاه و در نظر گرفتن فضای کارکرد بحرانی آن، دقیقاً مشخص می‌کند که کدام ترکیب از این سامانه‌های محافظتی می‌تواند انرژی ضربه را جذب، مدیریت و پراکنده کند بدون آن‌که به اجزای حیاتی و گران‌قیمت دستگاه آسیبی وارد شود. به عبارت ساده‌تر، «هر چه دستگاه سنگین‌تر و بزرگ‌تر باشد، زره آن نیز باید سنگین‌تر و پیچیده‌تر باشد».

نمونه‌سازی و اعتبارسنجی: مواجهه مفهوم با واقعیت

ساخت و آزمون نمونۀ اولیه، مرحله کشف گلوگاه‌های طراحی است. این مرحله فراتر از تست‌های عملکردی پایه است و شامل موارد زیر می‌شود:

• آزمایش دوام شتاب‌یافته: شبیه‌سازی هزاران ساعت کار در شرایط سخت بر روی دستگاه در مدت زمانی کوتاه.
• آزمایش میدانی: مشاهده و ثبت نحوۀ تعامل اپراتورهای واقعی با دستگاه در محیط کار، برای شناسایی مشکلات غیرمنتظره.
• تحلیل ارتعاشات و آکوستیک: اندازه‌گیری سطح لرزش و صدا در نقاط تماس با اپراتور (کف پا، کمر، دست‌ها) برای اطمینان از رعایت حد مجاز مواجهه شغلی.

داده‌های حاصل از آزمون‌ها، ورودی مرحلۀ تصفیۀ نهایی طراحی برای تولید (Design for Final Assembly) است.

• مهندسی ارزش: جایگزینی یک قطعۀ ریخته‌گری شده با یک ورق خمکاری شده، بدون کاهش استحکام، ولی با صرفه‌جویی ۴۰ درصدی در هزینه.
• بهینه‌سازی زنجیرۀ تامین: استانداردسازی پیچ و مهره‌ها در سراسر دستگاه به ۲ یا ۳ سایز برای ساده‌سازی مونتاژ و کاهش تنوع موجودی انبار.
• تدوین مستندات: تهیۀ نقشه‌های تولید، دستورالعمل‌های مونتاژ تصویری و فهرست مواد و قطعات (Structured Bill of Materials).

فرآیند طراحی و توسعۀ یک اسکرابر صنعتی سرنشین‌دار، تجسم عینی تفکر سیستمیک در مهندسی است. موفقیت نهایی محصول، نه در ابعاد فنی منفرد، که در یکپارچه‌سازی همگرایانۀ تمامی این ابعاد و خلق یک کل بهینه تعریف می‌شود.

مسیر آیندۀ این صنعت، به سوی اتوماسیون کامل با بهره‌گیری از سیستم‌های ناوبری داخلی (LiDAR SLAM) و یادگیری ماشین برای پیش‌بینی الگوهای کثیفی و بهینه‌سازی مسیر حرکت است.
